產品詳情

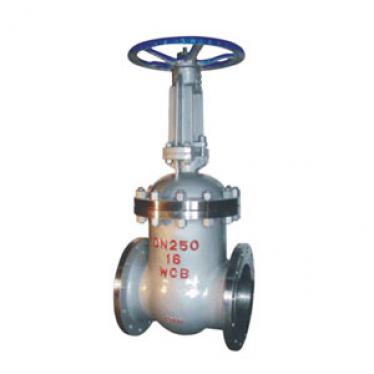

品名稱：美標閘閥

產品型號：Z41H（W）（Y）

壓力等級：150Lb~600Lb 10K-40K

產品規格：11/2“~20”

產品材質：碳鋼(WCB)、不銹鋼(304304L316316L)

適用溫度：碳鋼≤425 oC 不銹鋼≤200oC

適用介質：水、蒸氣、油品、酸、堿類

結構長度 ANSIB16.10 設計標準 API600

法蘭尺寸 ANSI B16.5 檢驗標準 API598

主要零件及材質

NO.	零件名稱		Qty.		材料						NO.		零件名稱			Qty.		材料
1	閥體		1		WCB						13		壓母			1		1035
2	閥座		2		A105+HF						14		手輪			1		60-40-189
3	閘板		1		WCB+F6						15		鎖母			1		A29 1035
4	閥桿		1		A182 F6						16		油杯			1		A570 Gr.A
5	墊片		1		08F不銹鋼+柔性石墨						17		螺栓			2		A193 B7
6	閥蓋		1		WCB						18		螺母			2		A194 2H
7	密封座		1		A276 410						19		銷軸			2		A29 1035
8	填料		1		柔性石墨+不銹鋼						20		開口銷			2		A570 Gr.A
9	填料		4-5								21		螺柱					A193 B7
11	壓套		1		A276 410						22		螺母					A194 2H
12	壓板		1		WCB						23		鉚釘			2		304
13	閥母		1		D-2						24		銘牌			1		304
型號 Type		公稱通徑DN NominalDiameter				尺寸（mm） Dimensions
						L	D	D1		D2		H		b-f	Z-φd				D0
Z41W-40P(R)		15				130	95	65		45		170		16-2	4-14				40
		20				150	105	75		55		190		16-2	4-14				51
		25				160	115	85		65		205		16-2	4-14				58
		32				180	135	100		78		270		18-2	4-18				66
		40				200	145	110		85		310		18-3	4-18				76
		50				230	160	125		100		371		20-3	4-18				88
		65				290	180	145		120		391		22-3	8-18				110
		80				310	195	160		135		455		22-3	8-18				121
		100				350	230	190		160		551		24-3	8-23				150
		125				400	270	220		188		628		28-3	8-25				178
		150				450	300	250		218		708		30-3	8-25				204
		200				550	375	320		282		885		38-3	12-25				260
		250				650	445	385		345		960		42-3	12-30				313
Z41W-64P(R)		15				170	105	75		55		140		18-2	4-14				41
		20				190	125	90		68		195		20-2	4-18				51
		25				210	135	100		78		210		22-2	4-18				58
		32				230	150	110		82		280		24-2	4-23				66
		40				240	165	125		95		328		24-3	4-23				76
		50				250	175	135		105		390		26-3	4-23				88
		65				280	200	160		130		410		28-3	8-23				110
		80				310	210	170		140		485		30-3	8-23				121
		100				350	250	200		168		590		32-3	8-25				150
		125				400	295	240		202		688		36-3	8-30				176
		150				450	340	280		240		768		38-3	8-34				204
		200				550	405	345		300		973		44-3	12-34				260
		250				650	470	400		352		1050		48-3	12-41				313
零件名稱 Part name				材料 Material
				Z24Y-16I －25I －40I					Z24W-16P －25P －40P								Q41W-16R －25P －40R
閥體、閥蓋 Body donnet				鉻鎳鋼Ci Ni steel					鉻鎳鈦鋼 Ci Ni Ti								鉻鎳鋁鈦鋼 Ci Ni Mo Ti steel
閥板Wedge gate				合金鋼＋硬質合金 Alloy steel＋corbiddealloy
閥桿Stem				合金鋼Alloy steel
閥桿螺母Stem nut				鋁鐵青銅 Al bronze
手輪Hand wheel				灰鑄鐵、可鍛鑄鐵 Csatiom forageable casriron

主要連接尺寸及重量

NPS d	in	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20	24
NPS d	mm	51	64	76	102	127	152	203	254	305	337	387	438	489	591
L (BF)	in	7.00	7.50	8.00	9.00	10.00	10.50	11.50	13.00	14.00	15.00	16.00	17.00	18.00	20.00
L (BF)	mm	178	190	203	229	254	267	292	33	356	381	406	432	457	508
L1 (BW)	in	8.50	9.50	11.14	12.0	15.00	15.88	16.50	18.00	19.76	22.50	24.00	26300	28.00	32.00
L1 (BW)	mm	216	241	283	305	381	403	419	457	502	572	610	660	711	813
L2 (RTJ)	in	7.50	8.00	8.50	9.50	10.50	11.00	12.00	13.50	14.50	15.50	16.50	17.50	18.50	20.50
L2 (RTJ)	mm	191	203	216	241	267	279	305	3543	368	394	419	445	470	521
d1	in	3.62	4.13	5.00	6.18	7.32	8.50	10.63	12.76	15.00	16.26	18.50	20.98	22.90	27.24
d1	mm	92	105	127	157	186	216	270	324	381	413	470	533	584	692
d2	in	4.75	5.50	6.00	7.50	8.50	9.50	11.85	4.25	17.00	18.75	21.25	22.75	25.00	29.50
d2	mm	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540	578	635	749.5
D	in	6.00	7.00	7.50	9.00	10.00	11.00	13.50	16.00	19.00	21.00	23.50	25.00	27.50	32.00
D	mm	152	178	190	229	254	279	343	406	483	533	597	635	699	813
b	in	0.75	0.88	0.94	0.94	0.94	1.00	1.13	1.19	1.25	1.38	1.44	1.56	1.69	1.88
b	mm	16	17.5	19	24	25	26	29	31	32	35	37	40	43	48
n-Φd	in	4-0.75	4-0.75	4-0.75	8-0.75	8-0.87	8-0.87	8-0.87	12-1.00	12-1.00	12-1.13	16-1.13	16-1.25	20-1.25	20-1.38
n-Φd	mm	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29	16-23	20-32	20-35
H (open)	in	15.20	17.3	19.02	23.11	26.50	30.20	37.60	45.12	52.28	59.80	67.76	74.80	83.31	97.64
H (open)	mm	386	435	483	587	673	767	955	1146	1328	1519	1721	1900	2116	2480
W	in	7.87	7.87	9.84	9.84	11.81	11.81	13.78	17.72	19.68	18.11	18.11	18.11	24.02	24.02
W	mm	200	200	250	250	300	300	350	450	500	460	460	460	610	610
WT(kg)	BF	20	30	23	53	71	85	136	220	323	387	553	660	810	1250
WT(kg)	BW	17	26	29	46	66	77	116	202	294	350	506	575	720	1130
